Detaljan opis proizvoda
Unutarnji promjer naljepnice jezgra papira: | 76.2mm | Vanjski promjer naljepnice: | 330mm |
---|---|---|---|
Kapacitet etiketiranja: | 50m / min | Tačnost označavanja: | ± 1mm |
Tip označavanja: | Rotacione i velike brzine | Senzor naljepnice: | Čarobno oko |

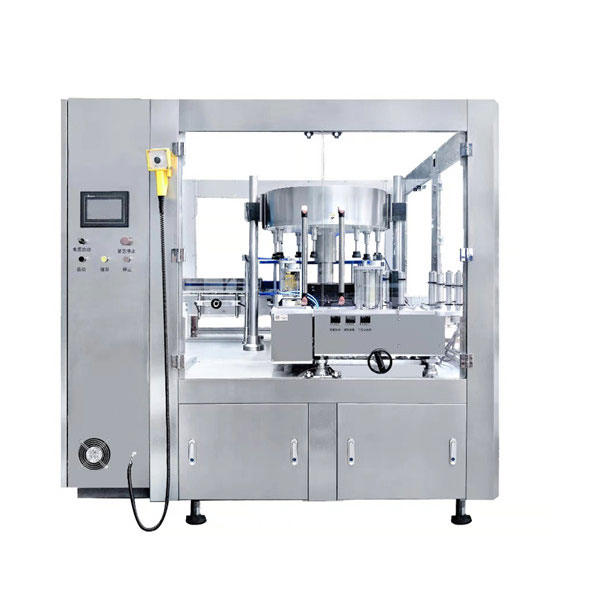

3 etikete u jednom trenutku Mašina za etiketiranje okruglih staklenih boca kapaciteta 200 boca u minuti
Aplikacije
1. Za bocu velike veličine.
2. Jedna bočica s tri naljepnice
3. Brzina 12000B / H s prednjim i zadnjim dijelom, oznakom na vratu
4. Tri seta za označavanje sa 15 stanica
Tehnički parametar
Napajanje | AC380V 50Hz 5,5 kW |
Tačnost označavanja | ± 1mm |
Maksimalna visina etikete | 195mm |
Kapacitet označavanja | 50m / min |
Prečnik boce | visina ≥30mm Visina≤500mm |
Označite unutarnji promjer jezgre papira | 76.2mm |
Vanjski promjer naljepnice | 330mm |
Ukupno mjerenje | D1740 × Š3020 × V2100mm |
Težina | Prilagođeno |
Rotacijska mašina za etiketiranje Karakteristike
1) Označeni boca prolazi vijkom odvojeni sektor boca koji vodi do okretnice
2) Nakon okretanja boce na startni točak, automatsko okretanje pod pritiskom na vožnju glave boce
3) Istaknuti položaj igle Na dnu osnove boce podići će se, kada utor za pozicioniranje boce kroz zatik tipla pod djelovanjem sile opruge, Prorez za lociranje, zaglavljeni utor boca više ne rotira, gornji dio kliznog pritiska boca i čep boce. (za pozicioniranje proizvoda)
4) Zbog toga što je položaj označavanja boce sferni, pa zatražite da se polazna točka zalijepi na pola puta boce, naljepnica izlazi iz stanice za isporuku, prvo usisati vakuumski bubanj
Rad vakuumskog bubnja i glavnog kotača radi jedan prema jedan, nakon što vakuumski bubanj s naljepnicom radi u odgovarajući položaj, srednji dio naljepnice prvo ljepilo najviša točka, bočica preliminarno djelovanje naljepnice
5) Kada boca nastavi raditi do sljedeće stanice, pritiskajući spužvasti valjak za naljepnicu, pritisak pokreta valjka je u dodiru s ravninom boce, a ne s rotacijom, tako da će sila pritiska naljepnice biti raspršena okolo , ove naljepnice mogu biti jednolike deformacije i potpuno označavanje.
6) označenu bocu poslati na transporter, ispod pogona zvjezdanog kotača
7) kompletan postupak označavanja neprekidno radi, boca stalno radi konstantnom brzinom, tako da može ostvariti označavanje velike brzine
3. funkcije automatskog uspona-spuštanja: mikroračunalo se automatski podešava i spušta, usvaja njemačku kontrolu motora SEW, koja se koristi u proizvodnom podešavanju, vrlo je povoljno.
Poseban Upute
1) za proizvode za pozicioniranje, potrebno je napomenuti: potrebno je napraviti utor za lociranje na dnu boce, pod uvjetom da nema efekta izgleda boce, utor za lociranje na dnu utora za lociranje što je više moguće
Izvana ovisi, locirani otvor na dnu boce je vrlo važan, a više jednakost, a ne različita dubina
2) Promijenite drugu vrstu boce, trebate promijeniti dijelove, cijena treba raspraviti, ovisno o obliku boce.
(zamjena kako slijedi: ograda za bočicu za hranjenje, zvjezdasti kotač za hranjenje bočicom, srednja daska vodiča, dno boce, zvjezdasti kotač za bočicu koja izlazi)
Oznaka: rotacijski etiketa, mašina za ljepljenje etiketa
