Detaljan opis proizvoda

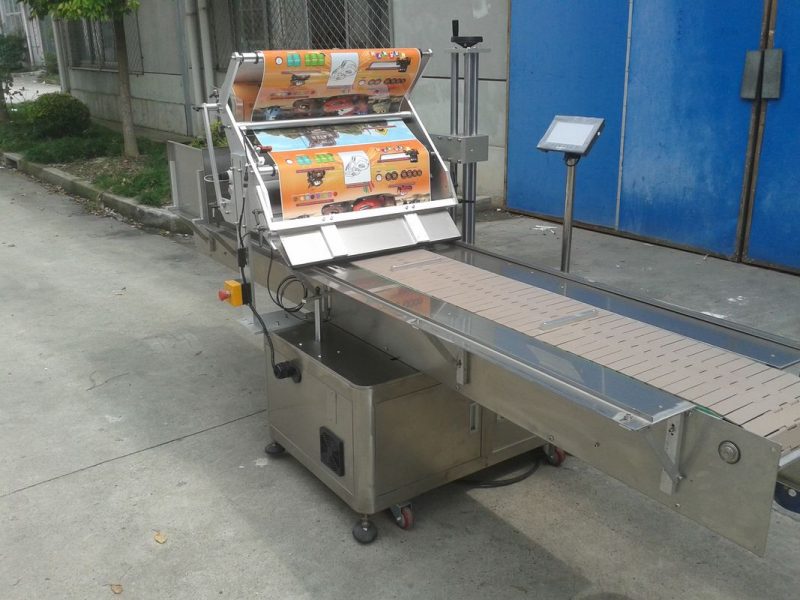

Ime proizvoda: | Samoljepljiva naljepnica za ploču sa ravnom površinom, naljepnica sa predmetima za hranjenje na mašini za pozivanje | Izlazna brzina: | 20-200kom / min |
---|---|---|---|
Visina etikete: | 15-110mm | Dužina naljepnice: | 25-300mm |
Tačnost označavanja: | ± 0,8 mm | Unutarnji promjer valjka za naljepnice: | 76mm |
Vanjski promjer valjka za naljepnice: | 350mm |
Karakteristike
Operacija | PLC sistem upravljanja olakšava rukovanje mašinom za etiketiranje |
Materijal | Glavno tijelo mašine za etiketiranje izrađeno je od nehrđajućeg čelika SUS304 |
Konfiguracija | Naše mašine za etiketiranje usvajaju poznate dijelove japanske, njemačke, američke, korejske ili tajvanske marke |
Fleksibilnost | Klijent može odabrati da doda printer i kod mašinu; može odabrati da se poveže sa converyerom ili ne. |
Tehnički parametri
Ime | Samoljepljiva naljepnica na ploči Aplikator naljepnice s ravnom površinom S predmetima za hranjenje straničnim strojevima |
Brzina označavanja | 20-200kom / min |
Visina objekta | 30-200mm |
Debljina predmeta | 20-120mm |
Visina etikete | 15-110mm |
Dužina etikete | 25-300mm |
Valjak za naljepnice unutarnjeg promjera | 76mm |
Vanjski promjer valjka za naljepnice | 300mm |
Tačnost označavanja | ± 1mm |
Napajanje | 220V 50 / 60Hz 0,75KW |
Potrošnja plina u pisaču | 5Kg / m2 (ako se doda mašina za kodiranje) |
Veličina mašine za etiketiranje | 1600 (D) × 550 (Š) × 1600 (V) mm |
Težina mašine za etiketiranje | 150kg |
operativni priručnik
1. Podešavanje visine glavnog ekrana za označavanje
- Podešavanje visine: okrenite držač ručice za podešavanje u smjeru kazaljke na satu da biste podigli glavni okvir, suprotno od kazaljke na satu dolje.
- Otpustite maticu za pričvršćivanje na poleđini prije podešavanja i pričvrstite je nakon podešavanja.
- Napominjemo hoće li odljepljena ploča stupiti u kontakt s transportnom trakom ili nosačima detektora radnog komada
- Podešavanje mehanizma kotača (opcija)
- Podesite pričvrsni valjak za pričvršćivanje položaja što bliže prednjoj ploči za odljepljivanje, samo nemojte utjecati na izlazak naljepnice.
- Isključite dovod zraka. Izvucite cilindar, stavite predmet koji se steže između točka za pričvršćivanje i kotača za potiskivanje cilindra, učinite ga malo zategnutim, a zatim ok.
Slučaj:
Zahtjevi klijenta:
Dužina ravnog stola: 500-1000mm
Širina ravnog stola: 250-550mm
Dužina naljepnice: 130 mm
Širina naljepnice: 160 mm
Tačnost označavanja: ± 0,5 mm
Izlazna brzina: 900 etiketa / h
Izlazna ladica
Oznaka: aplikator za ravne etikete, mašina za etiketiranje kutija
